Utilisation des cartes topographiques dans QGIS

Les cartes topographiques sont indispensables pour les analyses géographiques mais leur utilisation numérique pose des défis.

Sans une numérisation correcte, les cartes peuvent être mal alignées, rendant les analyses SIG inefficaces.

Cet article vous guide sur l’intégration et le géoréférencement des cartes topographiques dans QGIS.

Table de matière

Introduction aux cartes topographiques Utilisation des cartes topographiques Géoréférencement en cartographie SIG QGIS : Pratiques pour cartes topographiques Conclusion sur QGIS et SIG FAQ Conclusion

Formation Initiation SIG et QGIS : Introduction complète aux SIG

Maîtrisez QGIS et créez vos projets SIG avec des outils pratiques.

Introduction aux cartes topographiques

Les cartes topographiques sont des outils essentiels pour visualiser et analyser les caractéristiques géographiques d’une région. Dans cet article, nous explorerons ce qu’est une carte topographique, ses spécificités, et comment utiliser un scan de ce type de carte dans un logiciel de systèmes d’information géographique (SIG) comme QGIS. Nous aborderons également les concepts fondamentaux du géoréférencement et l’importance des systèmes de coordonnées de référence (SCR).

Utilisation des cartes topographiques

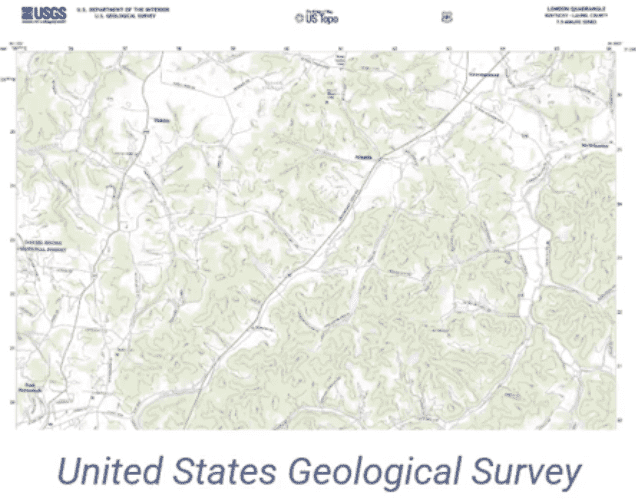

Une carte topographique est une représentation détaillée et précise d’un territoire, conçue à grande échelle. Prenons une carte topographique américaine disponible sur le site de l’ United States Geological Survey (USGS) . Elle montre des éléments naturels et anthropiques comme des forêts, des rivières, et des axes de communication.

Ses principales caractéristiques incluent :

Le relief :représenté à l’aide de courbes de niveau, permettant d’estimer l’altitude d’un point donné.
Les aménagements humains :routes, bâtiments, infrastructures, et autres éléments fabriqués par l’homme.
Les éléments naturels :forêts, cours d’eau, montagnes, etc.
Une vue horizontale :elle représente fidèlement une région géographique sur un plan bidimensionnel.

Géoréférencement en cartographie SIG

Pour intégrer une carte topographique scannée dans un SIG, il est nécessaire de la géoréférencer , c’est-à-dire d’attribuer des coordonnées géographiques précises à chaque point de l’image. Le géoréférencement se fait en identifiant des points clés sur la carte et en leur assignant manuellement des coordonnées géographiques (latitude et longitude). Une fois calée, la carte peut être utilisée dans des projets SIG pour diverses analyses.

Ce processus garantit que la carte s’aligne correctement avec d’autres couches géospatiales, telles que :

Les photographies aériennes
Les modèles numériques de terrain (MNT)
Les couches vectorielles (routes, bâtiments, etc.)

QGIS : Pratiques pour cartes topographiques

Pour illustrer ces concepts, nous poursuivrons un exercice pratique sur l’agglomération de Clermont-Ferrand, déjà initié dans nos articles précédents. Voici les étapes principales :

Ajouter une couche raster

Allez dans Couche > Ajouter une couche > Ajouter une couche raster .
Utilisez le raccourci Ctrl + Maj + R ou cliquez directement sur l’icône appropriée.
Sélectionnez le fichier scanné de la carte (formats compatibles :TIFF, JPEG, PNG).

Visualisation des couches

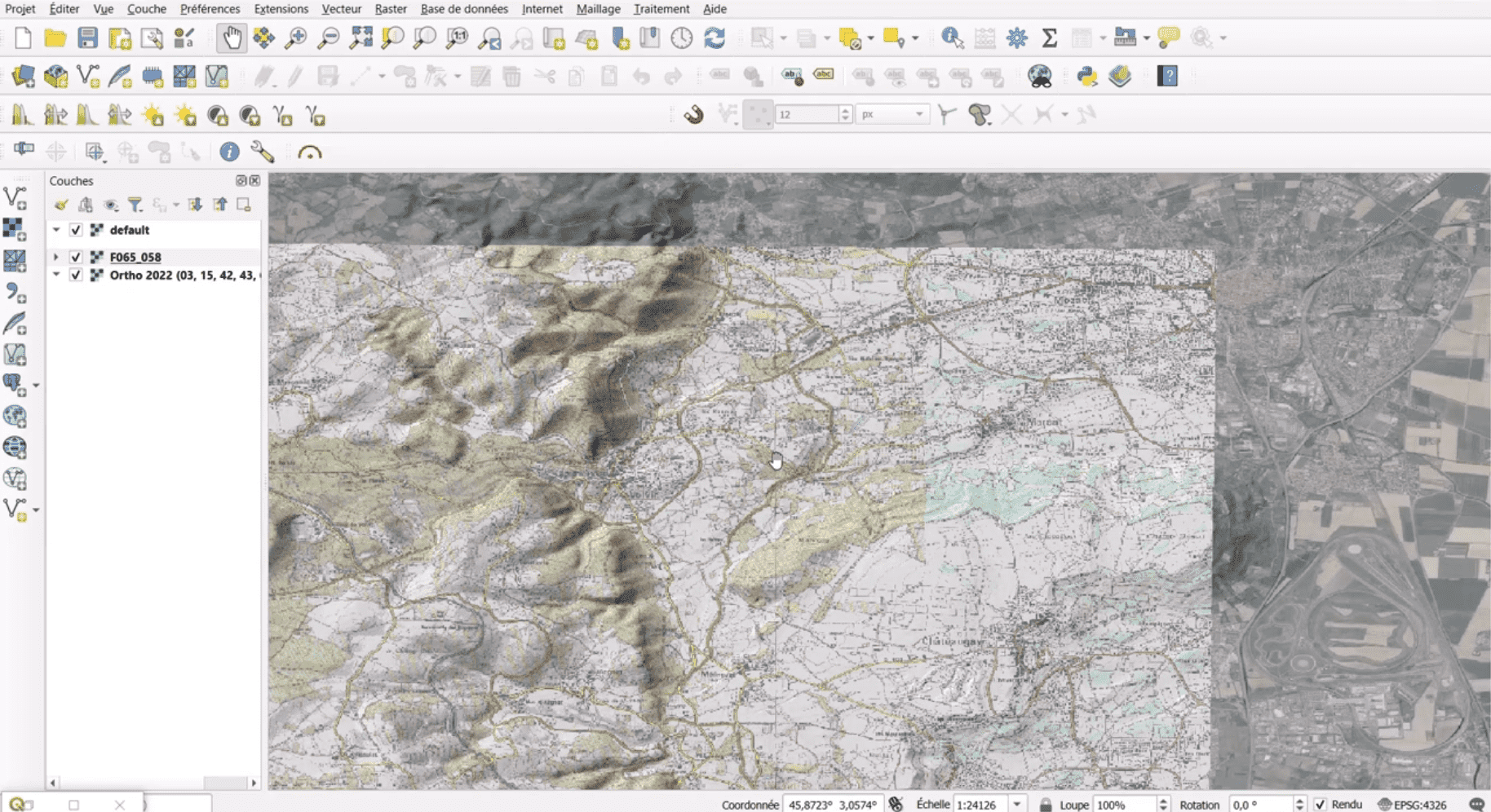

Superposez le scan de la carte avec d’autres couches (photographie aérienne, MNT).
Ajustez la transparence pour une meilleure lisibilité et visualisation combinée des données.

Assurez-vous que le SCR de la carte géoréférencée correspond au SCR du projet QGIS . Le système EPSG : 4326 (WGS84) ou Lambert 93 selon le contexte.

Une incompatibilité entre les SCR d’une couche et du projet peut entraîner une mauvaise superposition des données. Assurez-vous toujours de vérifier le SCR des couches ajoutées et harmoniser le SCR du projet QGIS avec celui des données.

Conclusion sur QGIS et SIG

L’intégration d’un scan de carte topographique dans QGIS est une étape clé pour des analyses géospatiales précises. Grâce au géoréférencement et à la maîtrise des systèmes de coordonnées, vous pouvez combiner efficacement diverses données raster et vecteurs pour produire des cartes et des analyses détaillées.
