Comprendre le Relative Joint 2D dans Unity

Dans Unity, synchroniser deux objets tout en conservant leur liberté de mouvement peut être complexe.

Les solutions traditionnelles restreignent souvent trop les mouvements, rendant les comportements peu naturels.

Le Relative Joint 2D offre une méthode efficace pour synchroniser les objets en préservant leur dynamique. Découvrez comment l’utiliser.

Table de matière

Utilité du Relative Joint 2D Unity Créer un Relative Joint 2D en Unity FAQ Conclusion

Formation Unity : Maitriser l'Animation des Personnages et le Level Design en 2D

Devenez expert en animation 2D et design de niveaux avec Unity.

Le Relative Joint 2D est un outil puissant dans Unity permettant de maintenir deux objets alignés ou de synchroniser leurs mouvements relatifs en termes de vitesse ou de rotation. Contrairement à d’autres types de joints qui limitent le mouvement de manière absolue, le Relative Joint 2D agit en fonction des vitesses relatives et des positions angulaires des objets, ce qui en fait un choix idéal pour les situations où les objets doivent rester synchronisés tout en conservant une certaine liberté de mouvement.

Utilité du Relative Joint 2D Unity

Le Relative Joint 2D est utile pour :

Synchroniser les vitesses et les rotations :Il permet d’aligner et de synchroniser la vitesse de déplacement et la rotation de deux objets, les obligeant à se déplacer de manière relative l’un par rapport à l’autre.
Maintenir un alignement constant :Ce joint permet également de maintenir les objets dans un certain alignement sans pour autant limiter complètement leur liberté de mouvement.
Simulation de comportements mécaniques :C’est un excellent choix pour des situations où deux objets doivent travailler ensemble, comme dans des machines où des composants doivent tourner à la même vitesse ou suivre des trajectoires similaires.

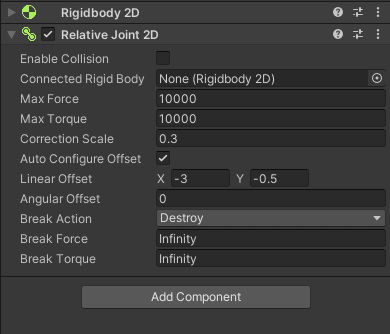

Propriété	Description
Connected Rigidbody	Le Rigidbody 2D auquel cet objet est connecté.
Max Force	La force maximale appliquée pour synchroniser la vitesse linéaire des objets.
Max Torque	Le couple maximal appliqué pour synchroniser la rotation des objets.
Correction Scale	Contrôle la quantité de correction appliquée à la synchronisation des mouvements.
Auto Configure Offset	Si activé, ajuste automatiquement l’offset (décalage) initial entre les objets.

Infos : Le Relative Joint 2D est conçu pour maintenir une relation entre deux objets en synchronisant leur mouvement et leur rotation. Contrairement aux joints qui restreignent complètement les mouvements, ce joint permet une certaine liberté tout en garantissant que les objets restent coordonnés.

Ce composant peut être utiliser pour que deux roues tournent à la même vitesse ou que deux objets glissent l’un à côté de l’autre sans se désaligner.

Créer un Relative Joint 2D en Unity

L’approche est la suivante :

Ajout du Relative Joint 2D :Sélectionnez l’un des objets à synchroniser. Ajoutez le composant Relative Joint 2D via Component > Physics 2D.
Configurer le joint :Dans l’Inspector, liez l’objet à un Connected Rigidbody pour définir l’autre objet à synchroniser. L’option Auto Configure Offset ajustera automatiquement le décalage initial entre les objets.
Ajuster la force et le couple :Modifiez Max Force et Max Torque pour contrôler la puissance de la synchronisation. Si ces valeurs sont trop faibles, les objets peuvent se désynchroniser sous l’effet de forces externes.

Astuce Pratique : Si vous constatez des désalignements notables ou des mouvements irréguliers, augmentez légèrement la Max Force et le Max Torque pour assurer une synchronisation plus rigide. Cependant, ne définissez pas ces valeurs trop élevées, car cela pourrait entraîner un mouvement trop rigide et peu naturel.

Imaginons que vous souhaitiez synchroniser le mouvement de deux plateformes se déplaçant en parallèle dans un environnement de jeu :

Étape 1 :Créez deux plateformes en tant que sprites dans Unity et ajoutez un Rigidbody 2D à chacune.
Étape 2 :Ajoutez un Relative Joint 2D à l’une des plateformes. Dans la propriété Connected Rigidbody, sélectionnez l’autre plateforme.
Étape 3 :Ajustez les valeurs de Max Force et Max Torque pour assurer que les plateformes se déplacent à la même vitesse et restent alignées.

Après avoir exploré le Relative Joint 2D, vous pouvez vous intéresser au Hinges Joint 2D, qui permet de créer des pivots rotatifs fixes entre deux objets, simulant des comportements mécaniques tels que des portes ou des balanciers.

Formez-vous gratuitement avec Alphorm !

Maîtrisez les compétences clés en IT grâce à nos formations gratuites et accélérez votre carrière dès aujourd'hui.

FAQ

Comment fonctionne le Relative Joint 2D dans Unity?

Le Relative Joint 2D dans Unity permet de maintenir deux objets alignés en synchronisant leurs mouvements relatifs, que ce soit en termes de vitesse ou de rotation. Contrairement aux joints traditionnels qui restreignent les mouvements de manière absolue, ce joint fonctionne en fonction des vitesses relatives et des positions angulaires des objets. Cela permet une synchronisation tout en conservant une liberté de mouvement, ce qui est idéal pour des applications mécaniques ou des jeux nécessitant des comportements réalistes.

Quels sont les avantages du Relative Joint 2D?

Le Relative Joint 2D offre plusieurs avantages. Il permet de synchroniser les vitesses et rotations des objets, maintenant un alignement constant sans restreindre complètement leur liberté de mouvement. Ce joint est particulièrement utile pour simuler des comportements mécaniques où deux objets doivent fonctionner ensemble, par exemple, des composants qui tournent à la même vitesse dans une machine. Il assure que les objets restent coordonnés, ce qui est essentiel dans les environnements de jeu et de simulation.

Comment configurer un Relative Joint 2D dans Unity?

Pour configurer un Relative Joint 2D dans Unity, commencez par ajouter le composant à l’un des objets à synchroniser via Component > Physics 2D. Dans l’Inspector, liez cet objet à un Connected Rigidbody pour définir l’autre objet à synchroniser. Ajustez les propriétés comme Max Force et Max Torque pour contrôler la synchronisation. L’option Auto Configure Offset peut être utilisée pour ajuster automatiquement le décalage entre les objets, facilitant ainsi une configuration précise et efficace.

Quelles propriétés sont importantes pour le Relative Joint 2D?

Parmi les propriétés clés du Relative Joint 2D figurent le Connected Rigidbody, qui désigne l’objet auquel le joint est connecté, le Max Force et le Max Torque, qui déterminent la force maximale et le couple appliqué pour synchroniser le mouvement et la rotation des objets. La Correction Scale contrôle la quantité de correction appliquée pour maintenir la synchronisation, et l’Auto Configure Offset ajuste automatiquement le décalage initial entre les objets pour une configuration simplifiée.

Comment utiliser le Relative Joint 2D pour synchroniser des plateformes?

Pour synchroniser des plateformes avec le Relative Joint 2D, créez d’abord deux plateformes avec des Rigidbody 2D dans Unity. Ajoutez ensuite un Relative Joint 2D à l’une des plateformes et sélectionnez l’autre plateforme dans la propriété Connected Rigidbody. Ajustez les valeurs de Max Force et Max Torque pour maintenir la même vitesse et l’alignement des plateformes. Cette méthode permet de simuler des mouvements parallèles dans un environnement de jeu, garantissant une synchronisation fluide et réaliste.

Conclusion

En comprenant le fonctionnement du Relative Joint 2D, vous pouvez créer des synchronisations complexes dans Unity. Quelle autre fonctionnalité Unity pourrait enrichir vos projets?
