Options du Draw Mode pour Sprites

La gestion de l’affichage des sprites peut souvent mener à des déformations indésirables.

Ces déformations et répétitions visuelles peuvent nuire à l’esthétique et à la fluidité de votre projet.

L’article explore les options du Draw Mode pour offrir une flexibilité maximale dans l’affichage des sprites, en évitant ces problèmes.

Table de matière

Solutions via Options du Draw Mode Sprite Renderer : Mode Tiled Sprite Renderer : Mode Sliced FAQ Conclusion

Formation Unity : Maitriser l'Animation des Personnages et le Level Design en 2D

Devenez expert en animation 2D et design de niveaux avec Unity.

Les options du Draw Mode dans le composant Sprite Renderer permettent de modifier l’affichage des sprites, en ajustant la manière dont ils se répètent, se redimensionnent ou se découpent. Cela offre une grande flexibilité et permet de résoudre plusieurs problèmes courants, comme la répétition indésirable d’une texture ou l’adaptation d’un sprite aux dimensions spécifiques d’une zone sans le déformer.

Solutions via Options du Draw Mode

Les différents modes de Draw Mode permettent d’éviter certains désagréments :

Déformation des Sprites :Redimensionner un sprite sans qu’il ne perde ses proportions d’origine.
Répétition Optimisée des Textures :Répéter une texture (comme un sol ou un mur) sans interruption visuelle.
Contrôle des Bords de Sprite :Adapter des sprites rectangulaires sans déformer les bords, en utilisant des options comme le Mode 9-Slice.

Voici quelques propriétés du Draw Mode et Options Associées :

Propriété	Description
Draw Mode	Détermine la manière dont le sprite est affiché : Simple, Tiled, ou Sliced.
Tile Mode	Si Draw Mode est sur Tiled, spécifie comment la texture est répétée.
Adaptive Mode	Réglage optionnel pour adapter la taille du sprite selon la zone.
Size	Ajuste les dimensions du sprite dans les modes Tiled et Sliced.
Border	Spécifie les bordures du sprite en mode Sliced, évitant leur redimensionnement en répétant le contenu central.
Pixels Per Unit	Définit la résolution du sprite en pixels par unité.
Adaptive Threshold	Précise le seuil de changement dans le mode Tiled pour éviter les artefacts visuels.

Infos : Si vous modifiez le Draw Mode, assurez-vous de faire des ajustements dans les paramètres d’importation du sprite pour optimiser son affichage.

Lorsque vous changez le Draw Mode, il est souvent nécessaire de configurer certains paramètres dans le Sprite Import Settings. Par exemple, ajustez la propriété Mesh Type. Mettez la sur Full Rect pour que le sprite occupe toute sa zone de dessin, et pour une meilleure répétition en mode Tiled.

Prenons quelques exemples pratiques avec deux Sprites fournies dans les ressources : “Floor” et “Box”. Au besoin, initialisez l’option Texture Type à Sprite.

Sprite Renderer : Mode Tiled

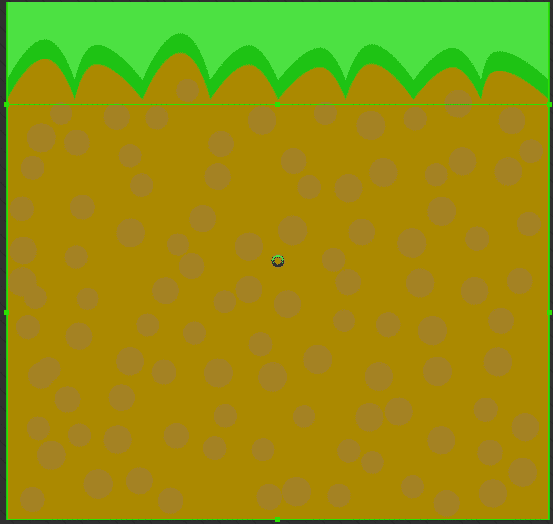

Sélectionnez le sprite Floor dans le projet et placez le sur la scène. Pour l’option Draw Mode , Choisissez Tiled pour que le sprite se répète sans interruption visuelle. Dans le Sprite Editor, définissez les parties du sprite à répéter , en marquant la partie haute du sprite pour qu’elle ne soit pas répétée.

Vous pouvez à présent étendre le sprite horizontalement ou verticalement sans déformer le haut de l’image. Ce procédé permet d’avoir un sol qui s’étend naturellement et qui conserve ses proportions.

Sprite Renderer : Mode Sliced

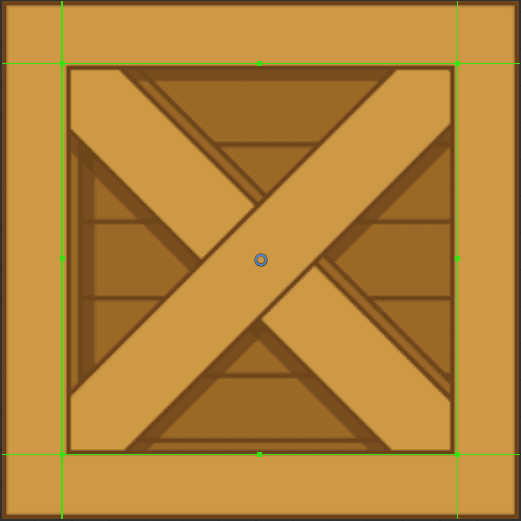

Sélectionnez le sprite Box et définissez son Draw Mode sur Sliced . Ce mode utilise le 9-Slice , qui permet de découper le sprite en neuf sections : quatre coins, quatre bords, et une zone centrale.

Dans le Sprite Editor , définissez les zones des bords de la boîte pour qu’elles ne soient pas étirées lorsque le sprite est redimensionné.

Grâce à ce mode, la boîte peut être redimensionnée tout en conservant l’intégrité visuelle de ses bords. Le mode Sliced est idéal pour des objets comme des panneaux ou des conteneurs qui doivent s’adapter à différentes tailles sans étirer les bords.

Passons maintenant à l’utilisation de l’outil Sprite Shape pour encore plus de flexibilité dans le design et l’édition des formes 2D.

Formez-vous gratuitement avec Alphorm !

Maîtrisez les compétences clés en IT grâce à nos formations gratuites et accélérez votre carrière dès aujourd'hui.

FAQ

Comment éviter la déformation des sprites ?

Pour éviter la déformation des sprites, utilisez le Draw Mode approprié. Par exemple, en mode Sliced, le sprite est découpé en neuf sections, permettant de redimensionner le sprite sans altérer ses proportions d’origine. Cela est particulièrement utile pour adapter des sprites à des dimensions spécifiques sans déformer les bords.

Comment optimiser la répétition des textures ?

La répétition des textures peut être optimisée grâce au mode Tiled du Draw Mode. Ce mode permet de répéter une texture, comme un sol ou un mur, sans interruption visuelle. En ajustant correctement les paramètres dans le Sprite Editor, vous pouvez définir les parties du sprite à répéter, garantissant une apparence homogène et sans artefacts.

Qu'est-ce que le mode Sliced et comment l'utiliser ?

Le mode Sliced utilise le système 9-Slice pour découper le sprite en neuf sections : quatre coins, quatre bords, et une zone centrale. Cette technique permet de redimensionner le sprite tout en conservant l’intégrité visuelle de ses bords, idéal pour des objets nécessitant une adaptation à différentes tailles sans étirer les bords.

Quels paramètres ajuster lors du changement de Draw Mode ?

Lors du changement de Draw Mode, ajustez les paramètres dans les Sprite Import Settings. Par exemple, définissez le Mesh Type sur Full Rect pour que le sprite occupe toute sa zone de dessin, ce qui est essentiel pour une meilleure répétition en mode Tiled. Cela garantit un affichage optimal et évite les artefacts visuels.

Comment utiliser le Sprite Editor pour configurer les sprites ?

Le Sprite Editor est essentiel pour configurer les sprites selon le Draw Mode choisi. Par exemple, pour le mode Tiled, définissez les parties à répéter, et pour le mode Sliced, spécifiez les zones des bords pour éviter leur étirement. Une configuration soignée dans le Sprite Editor assure une apparence cohérente et professionnelle des sprites.

Conclusion

En explorant les options du Draw Mode, vous pouvez améliorer considérablement l’affichage de vos sprites. Quel mode envisagez-vous d’adopter pour votre prochain projet afin d’optimiser l’affichage des sprites ?
