Vous souhaitez tester des configurations de routeurs Cisco sans infrastructure physique.
Cette limitation empêche d’exécuter des tests critiques avant le déploiement réel.
L’article présente l’utilisation de GNS3 pour émuler des routeurs Cisco, facilitant les tests et les configurations réseau.
Maîtrisez les fonctionnalités de base dans l'analyse de logs avec Splunk
Pour ce TP, vous aurez besoin de GNS3 et d’une image de routeur Cisco, comme la version 7200. GNS3 nous permettra d’émuler le routeur sans nécessiter d’infrastructure physique. Cela facilite également les tests de configuration avant le déploiement.
Installer GNS3 pour routeur Cisco

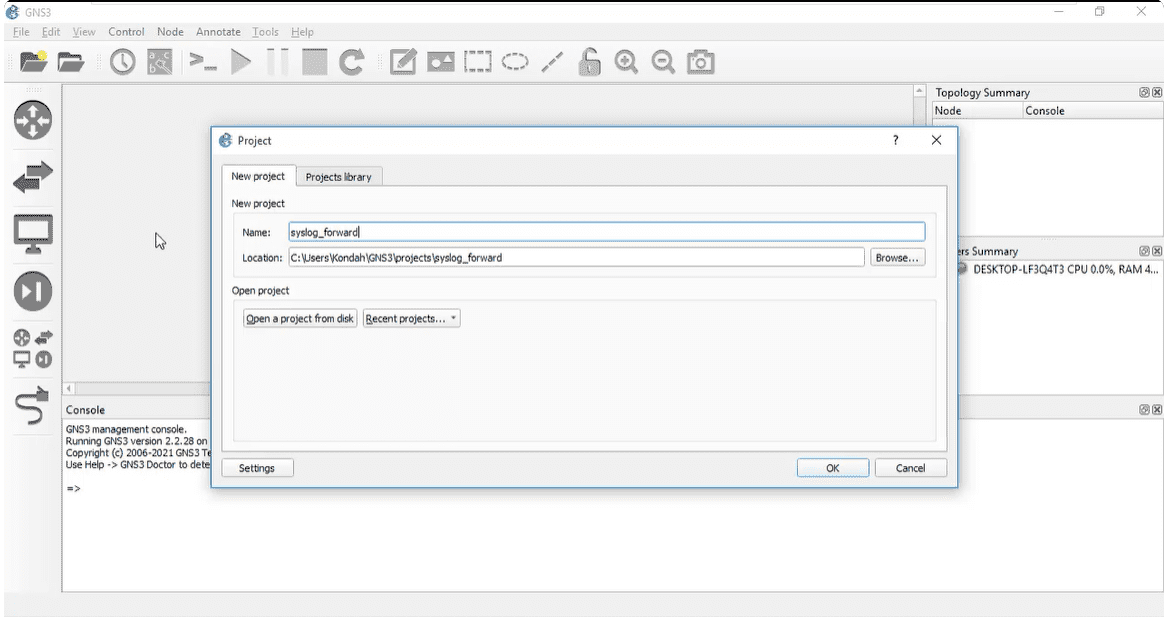

- Lancez GNS3 et créez un nouveau projet que nous nommerons « syslog ».

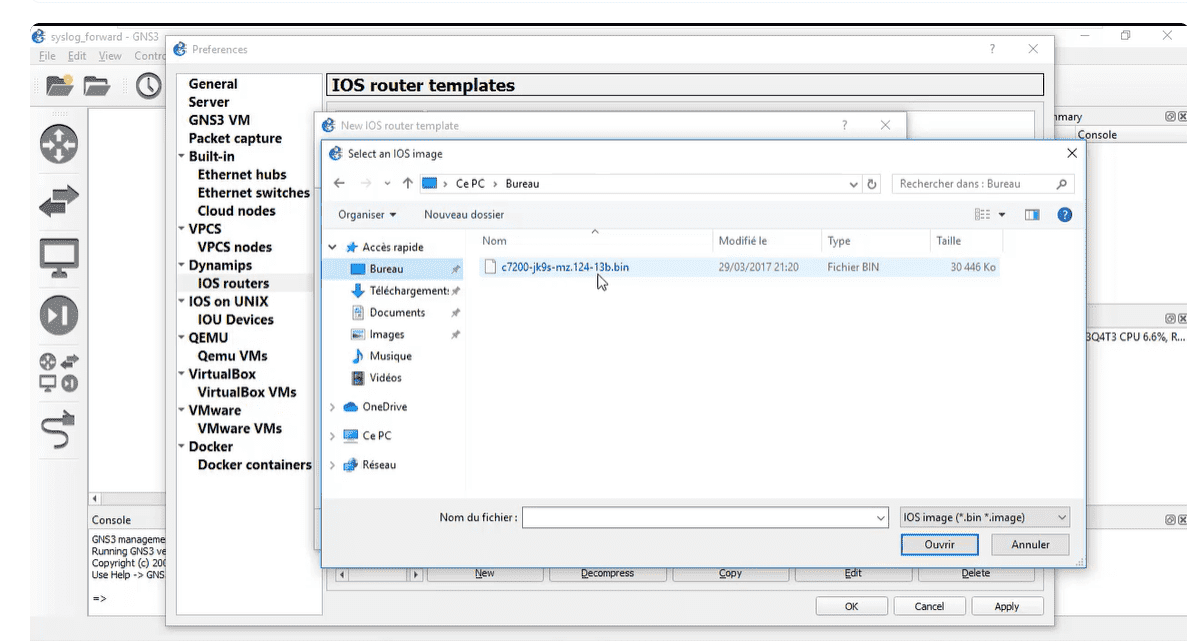

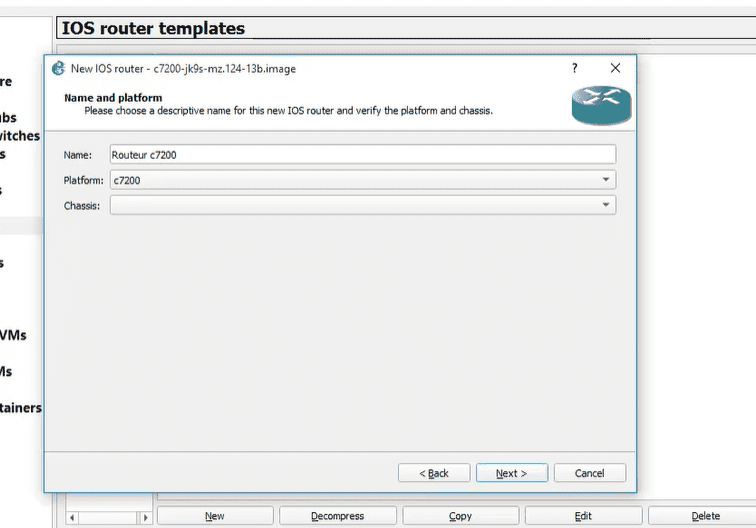

Allez dans Edit > Preferences > Dynamique IOS Routers pour ajouter l’image de routeur

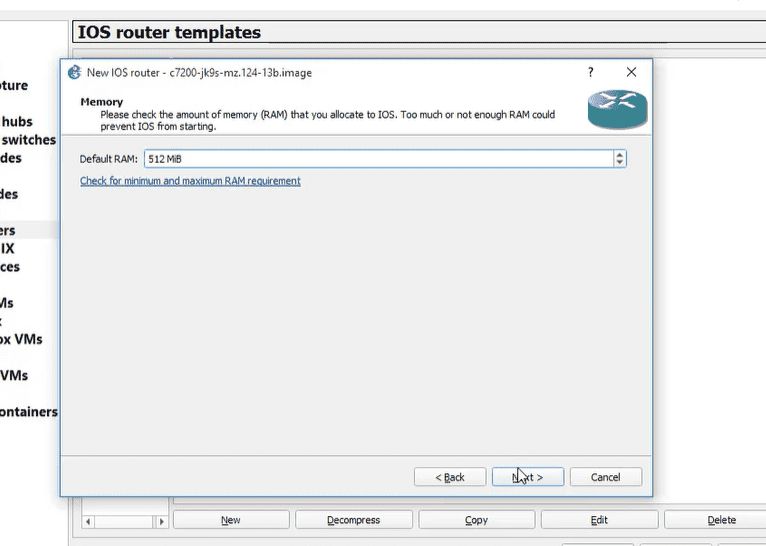

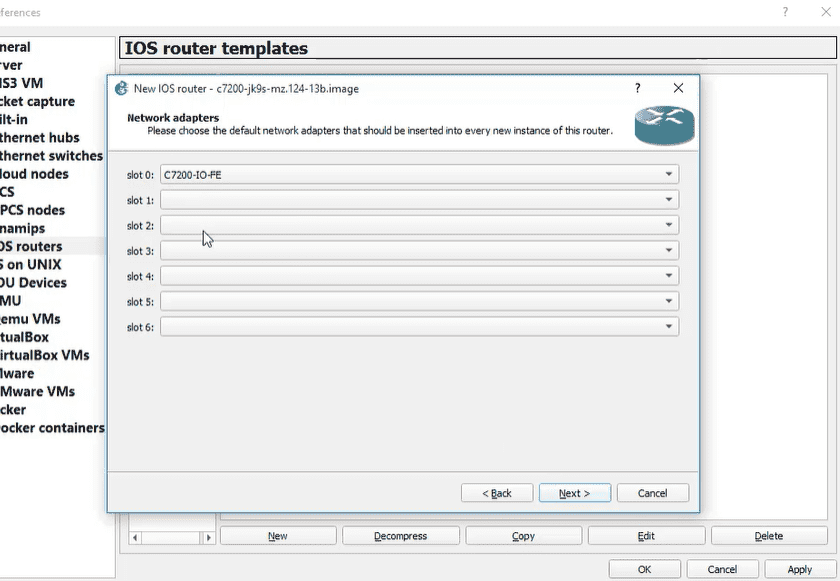

- Une fois l’image sélectionnée, configurez les paramètres de la RAM et de l’interface réseau.

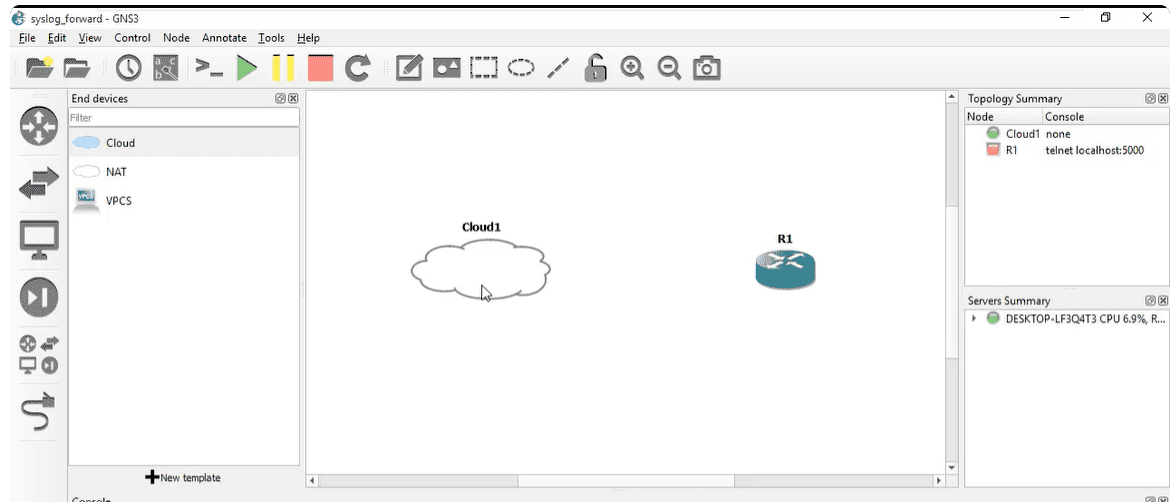

Glissez le routeur dans l’espace de travail et configurez la connexion avec l’option « Cloud » pour communiquer avec votre serveur local.
Configuration du Routeur
:

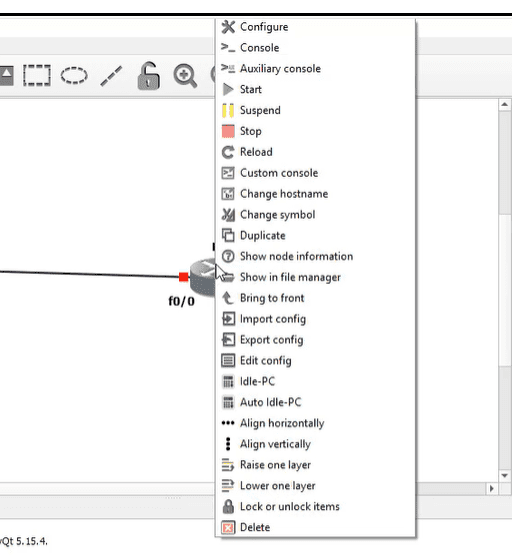

- Démarrez le routeur et ouvrez la console .

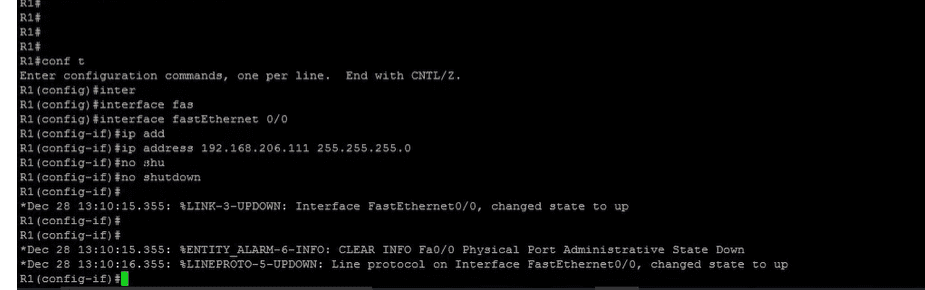

- Passez en mode configuration et configurez l’interface avec une adresse IP

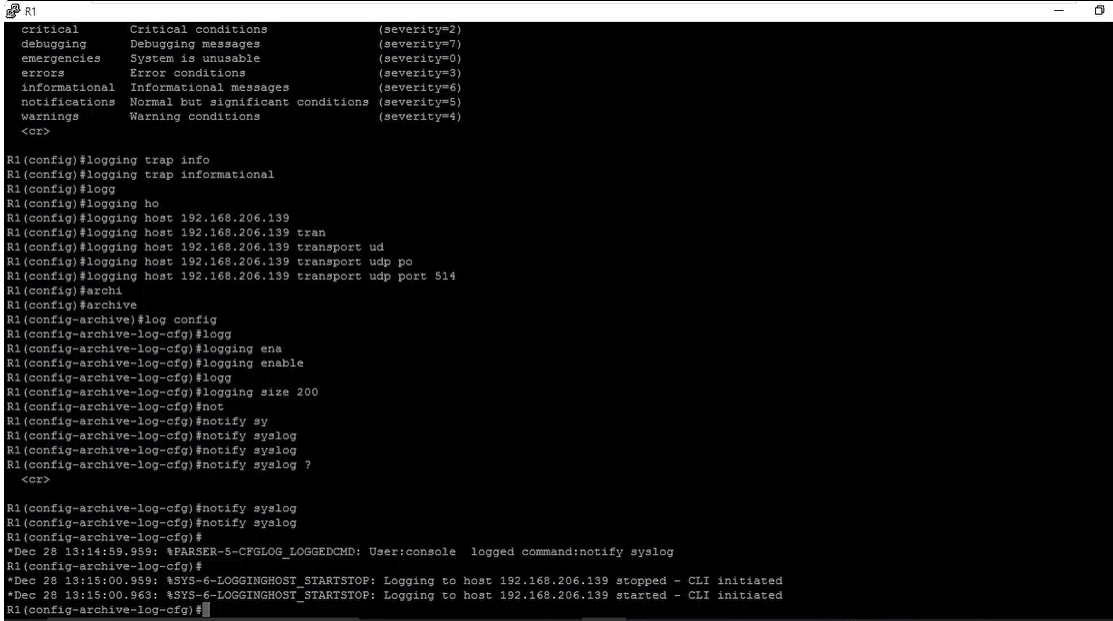

- Configuration de la journalisation :
- Activez la journalisation en mode configuration et spécifiez l’adresse du serveur syslog.

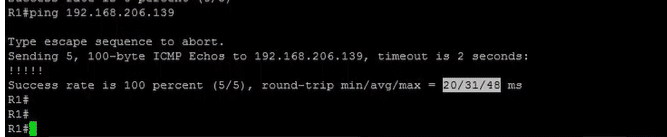

Le ping :
- Configuration les informations de login

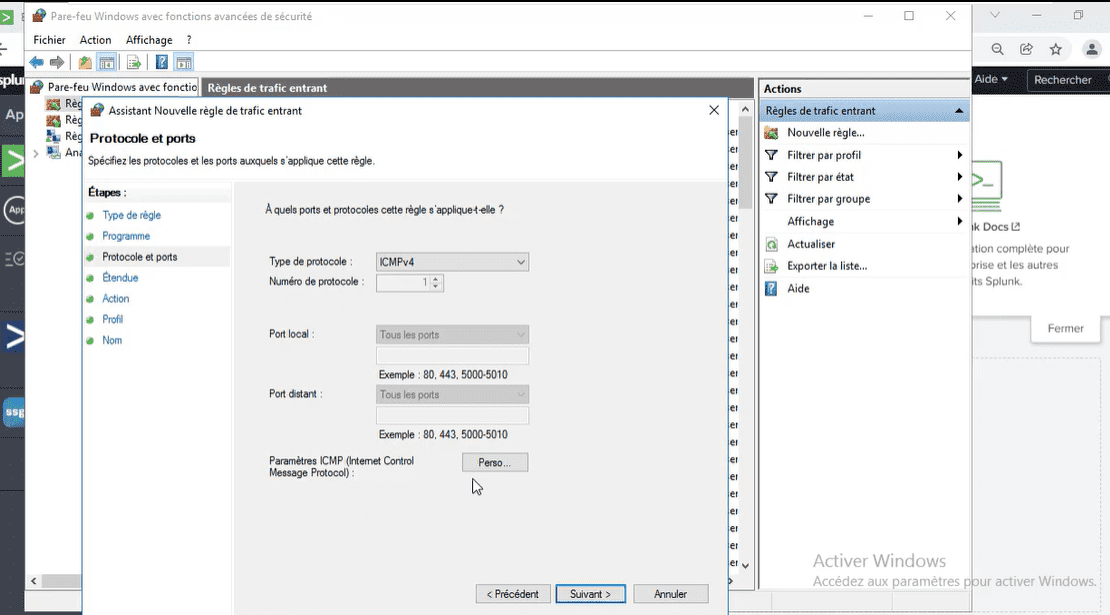

- Activation l’récupération des port UDP :
Ajouter Cisco Networks à Splunk

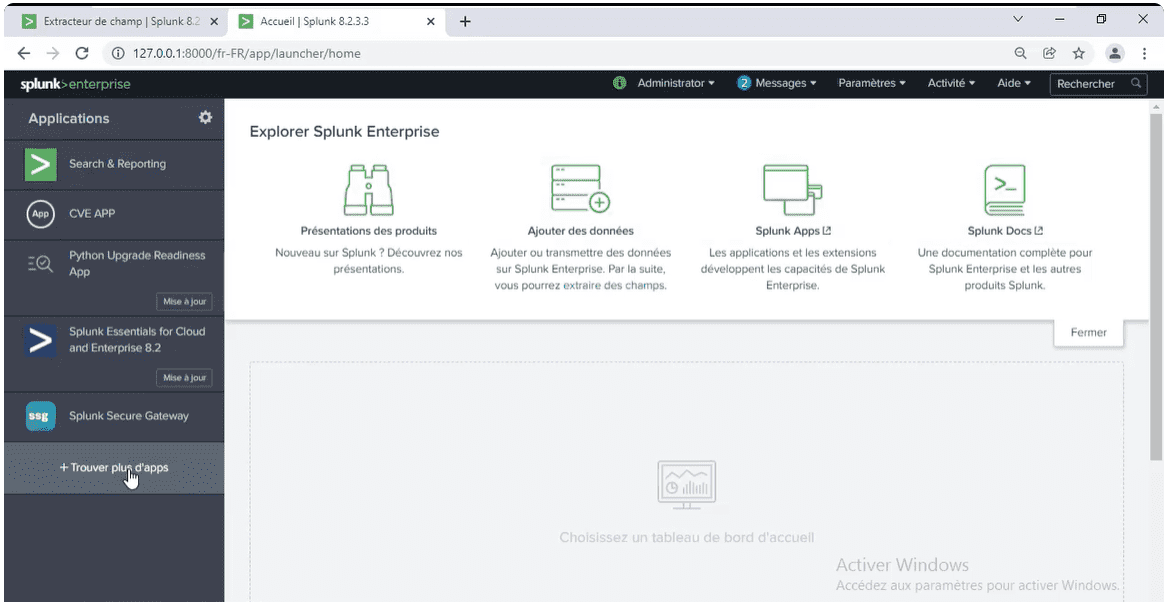

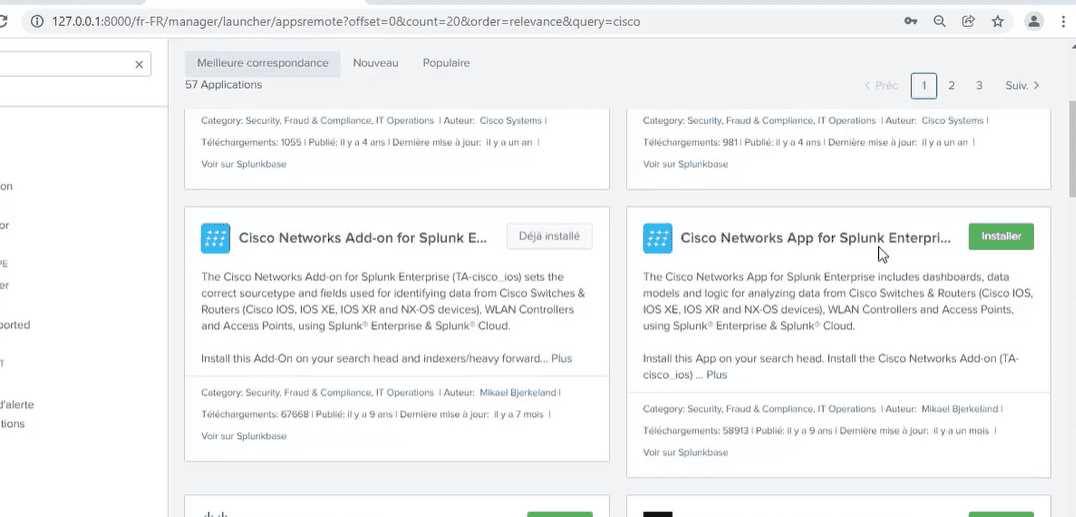

Accéder vers splunk > trouver plus d’apps
Pour parser les logs Cisco, installez l’addon « Cisco Networks » dans votre SPI
- Ajout de Données :

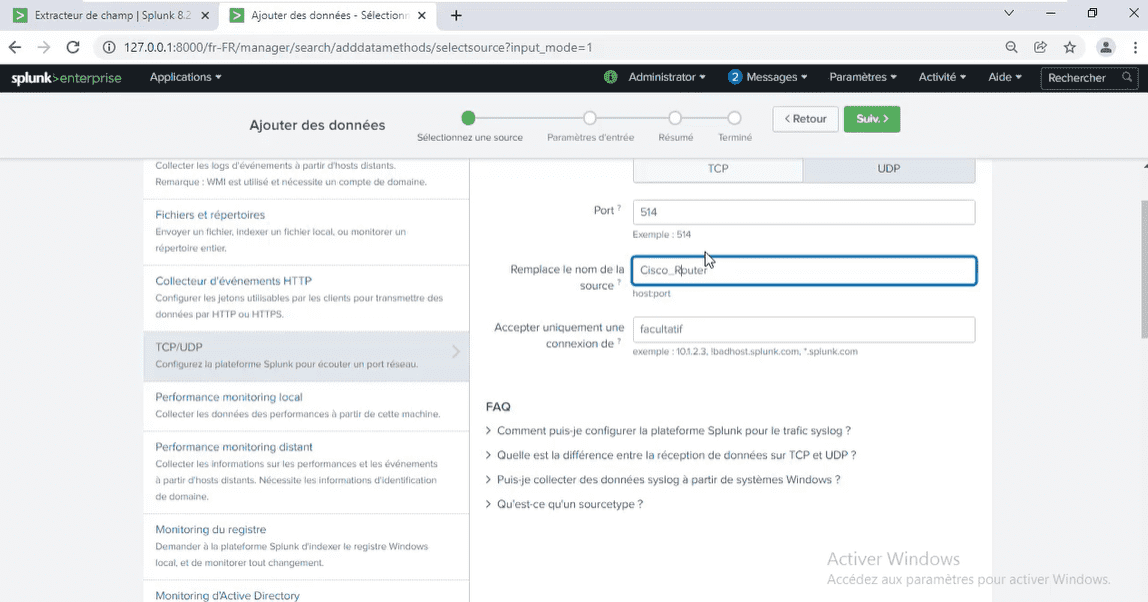

Allez dans Ajouter des données et sélectionnez UDP sur le port 514.

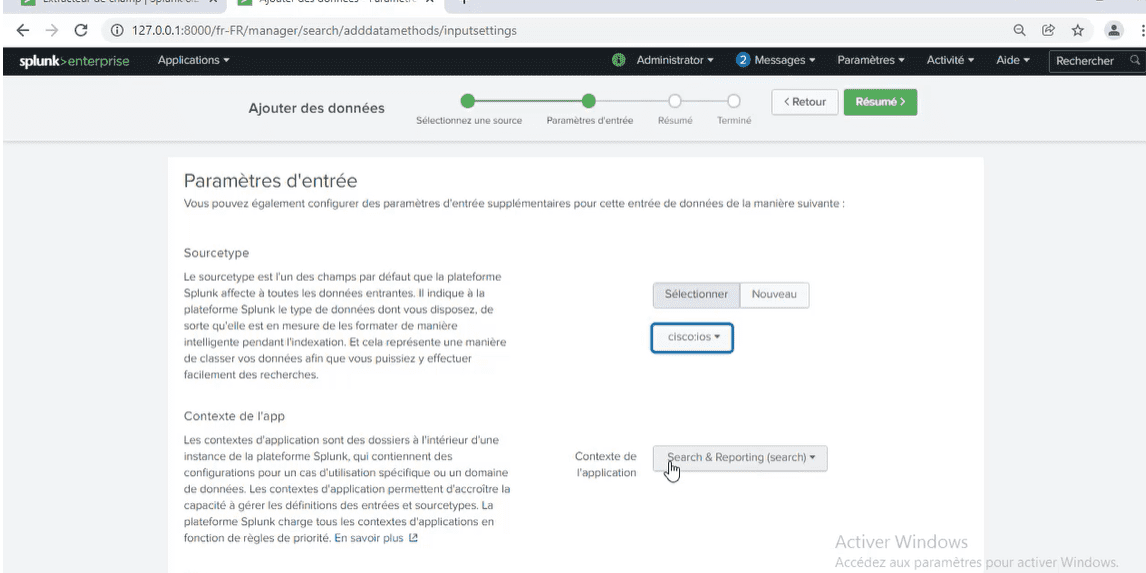

Choisissez le type de source comme « Cisco IOS » et créez un nouvel index.

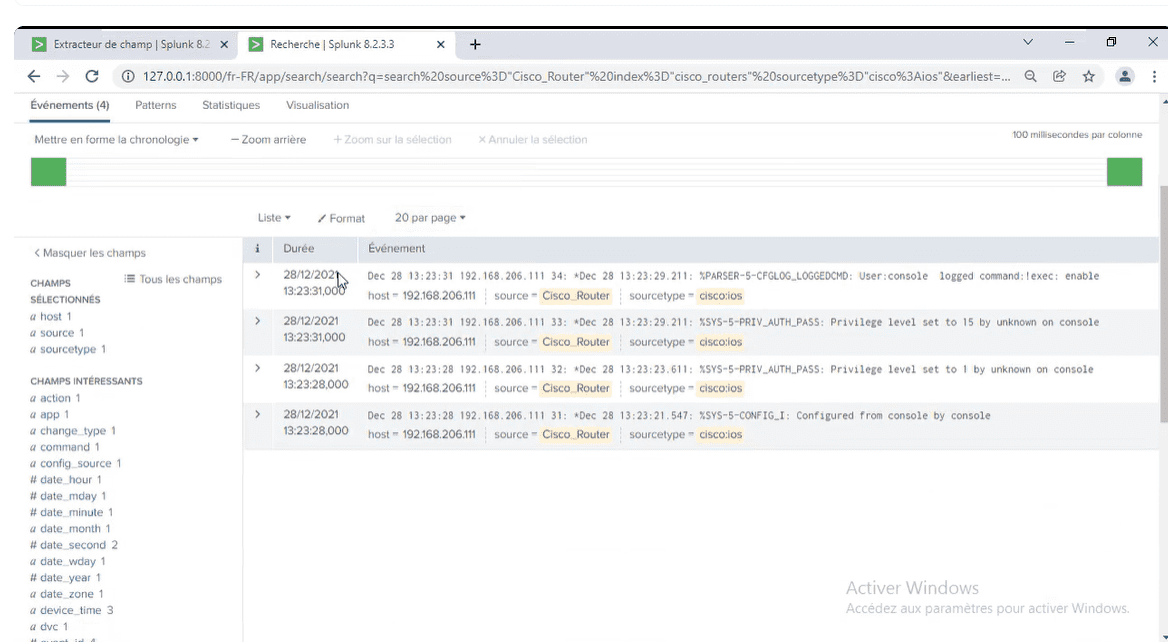

- Analyse des Logs :
Formez-vous gratuitement avec Alphorm !
Maîtrisez les compétences clés en IT grâce à nos formations gratuites et accélérez votre carrière dès aujourd'hui.
FAQ
Comment installer GNS3 pour émuler un routeur Cisco ?
Comment configurer la journalisation syslog sur un routeur Cisco ?
Quel est le processus pour ajouter des données sur Splunk avec l'addon Cisco ?
Quelles sont les étapes pour configurer une connexion réseau sur GNS3 ?
Comment fonctionne le ping sur un routeur Cisco configuré dans GNS3 ?
Conclusion
En installant GNS3 et en configurant un routeur Cisco avec syslog, vous optimisez la gestion réseau. Quelle autre fonctionnalité de GNS3 aimeriez-vous explorer pour améliorer encore plus votre environnement réseau?
