Différences entre données raster et vecteur en SIG

Differencier les données raster et vecteur dans les SIG peut être complexe.

Cette confusion peut entraîner des erreurs dans l’analyse des données géographiques, impactant la précision de vos projets.

Cet article vous guide à travers les caractéristiques et utilisations des données raster et vecteur, en se concentrant sur leur application dans QGIS.

Table de matière

Introduction aux Données SIG Données Raster vs Vecteur en SIG Utilisation des Raster en Cartographie Identifier Raster dans QGIS Conclusion sur SIG et QGIS FAQ Conclusion

Formation Initiation SIG et QGIS : Introduction complète aux SIG

Maîtrisez QGIS et créez vos projets SIG avec des outils pratiques.

Introduction aux Données SIG

Dans cet article, nous explorons deux types de données fondamentaux dans les Systèmes d’Information Géographique (SIG) : les données raster et les données vecteur . À travers des exemples visuels et pratiques, vous pouvez découvrir leurs caractéristiques, leurs utilisations, et apprendre à les différencier.

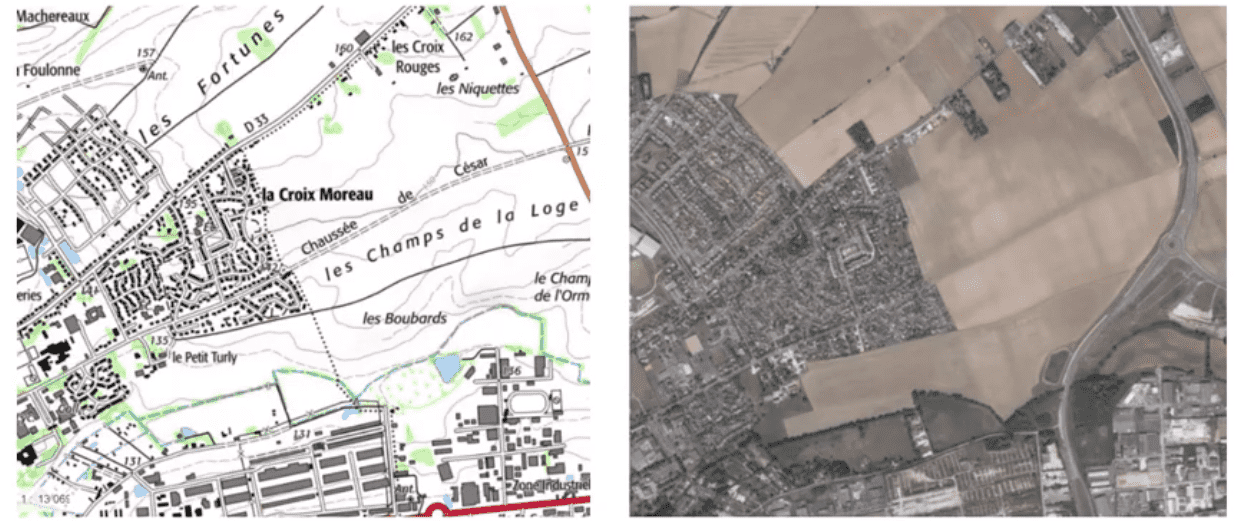

L’image ci-dessous présente une comparaison entre la représentation vectorielle et la représentation raster.

Une représentation vectorielle , où le château est symbolisé par un point, la route par une ligne, et la forêt par un polygone.
Une représentation raster , constituée d’un maillage de pixels formant une photographie aérienne de la même réalité.

Données Raster vs Vecteur en SIG

Données Vecteur

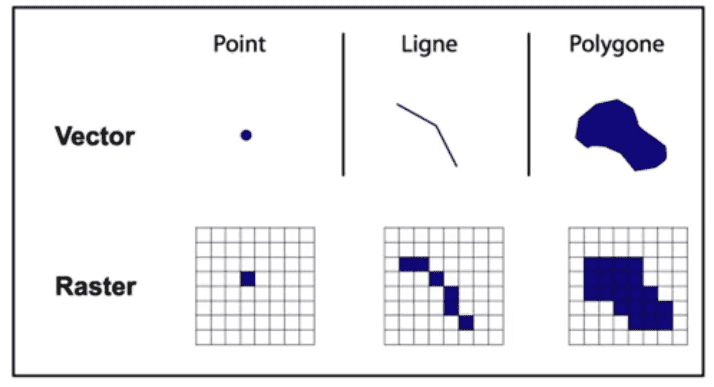

Les données vecteur se distinguent par leur précision et leur capacité à représenter des entités discrètes. Elles se déclinent en trois types principaux :

Points :exemple, un château.
Lignes :exemple, une route.
Polygones :exemple, une forêt.

Elles sont idéales pour les analyses nécessitant des frontières claires et des formes géométriques définies, comme des cartes routières ou des plans cadastraux.

Données Raster

Les données raster, quant à elles, sont constituées de pixels organisés en une grille régulière . Chaque pixel contient une valeur représentant une information, comme une altitude, une couleur, ou une intensité.

Avantages :Représentation continue (idéal pour des photographies aériennes, des modèles d’élévation, ou des images satellites).
Inconvénients :Résolution limitée par la taille des pixels, entraînant une pixellisation à mesure que l’on zoome.

Utilisation des Raster en Cartographie

Les données raster sont particulièrement utiles dans les cas suivants :

Visualisation de données continues :Altitude, température, ou couverture végétale.
Images de fond :Intégration de photographies aériennes ou de cartes scannées en arrière-plan.

Les données Raster sont moins adaptées aux analyses nécessitant une précision géométrique ou des frontières nettes.

Identifier Raster dans QGIS

Pour bien différencier les données raster des données vecteur dans QGIS , dans la fenêtre des couches de QGIS , les icônes permettent une identification rapide. Une couche raster est symbolisée par une icône en damier, qui représente sa structure en grille composée de pixels.

À l’inverse, une couche vecteur est représentée par une icône différente selon le type de géométrie : un carré rose pour les polygones, un point rose pour les points, et une ligne rose pour les lignes.

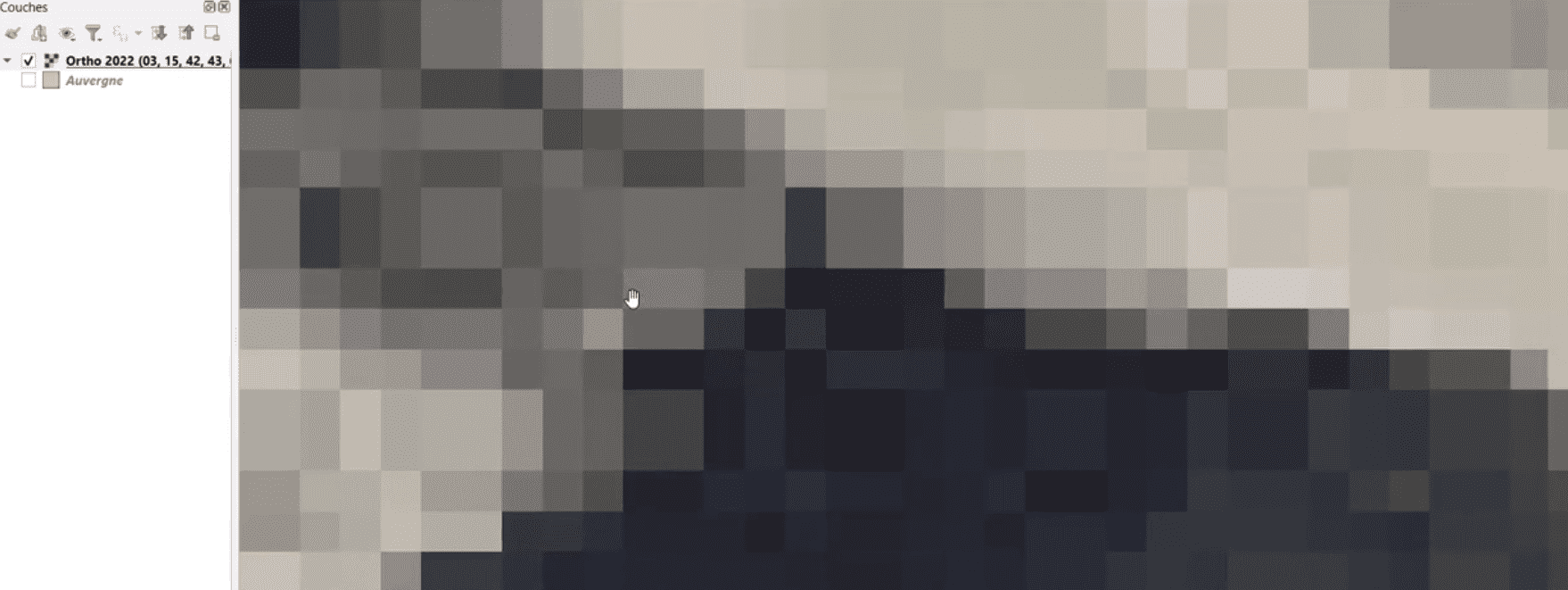

Les données raster , constituées de pixels, deviennent pixellisées lorsque l’on zoome fortement. Cela se traduit par une perte de détail et l’apparition d’un effet de grille. En revanche, les données vecteur , qui reposent sur des coordonnées mathématiques, conservent des contours nets et précis, quelle que soit l’échelle de zoom. Cette différence visuelle est un critère clé pour identifier le type de données affichées dans le projet.

Conclusion sur SIG et QGIS

Grâce à cet article, vous êtes en mesure de différencier les données raster et vecteur sur QGIS. Et comprendre leurs utilisations respectives selon les besoins de votre projet.

Formez-vous gratuitement avec Alphorm !

Maîtrisez les compétences clés en IT grâce à nos formations gratuites et accélérez votre carrière dès aujourd'hui.

FAQ

Quelles sont les différences entre les données raster et vecteur ?

Les données raster sont constituées de pixels organisés en grille, idéales pour des représentations continues comme les photographies aériennes. En revanche, les données vecteur utilisent des points, lignes, et polygones pour représenter des entités discrètes avec précision, ce qui est parfait pour des applications nécessitant des frontières claires comme les cartes routières.

Comment utiliser les données raster dans QGIS ?

Dans QGIS, les données raster sont utilisées principalement pour visualiser des données continues telles que l’altitude ou la température. Elles apparaissent en arrière-plan sous forme de couches raster, identifiables par une icône en damier. Elles sont idéales pour intégrer des images aériennes ou des cartes scannées, bien qu’elles deviennent pixellisées à mesure que l’on zoome.

Quels sont les avantages des données vecteur ?

Les données vecteur offrent une grande précision, idéales pour des analyses nécessitant des contours nets et des formes définies, comme les plans cadastraux. Les vecteurs conservent leur netteté quel que soit le niveau de zoom, ce qui les rend particulièrement adaptés pour des applications où la précision géométrique est cruciale.

Comment identifier une couche raster dans QGIS ?

Dans QGIS, une couche raster est facilement reconnaissable dans la fenêtre des couches grâce à son icône en damier. Cette icône reflète sa structure en pixels, ce qui est très utile pour une identification rapide lors de la navigation dans des projets complexes impliquant différents types de données géographiques.

Quand privilégier l'utilisation de données raster ?

Les données raster sont préférables pour les représentations continues comme les modèles d’élévation ou les images satellites. Elles permettent de capturer des variations subtiles dans les données telles que la couleur ou l’intensité, bien qu’elles soient limitées par la résolution des pixels, ce qui peut affecter la clarté lors d’un zoom intense.

Conclusion

En maîtrisant les différences entre les données raster et vecteur, vous pouvez optimiser vos projets SIG selon vos besoins spécifiques. Quelle sera votre prochaine étape pour approfondir vos compétences en cartographie ?
