Applications des MNT dans QGIS

Naviguer dans le monde complexe de la cartographie et de l’analyse géospatiale peut être déroutant sans les bons outils.

Sans une représentation précise des reliefs, les projets de cartographie risquent d’être inexacts, affectant la prise de décision dans des domaines comme l’urbanisme ou l’archéologie.

Les Modèles Numériques de Terrain (MNT), intégrés dans QGIS, offrent une solution robuste pour améliorer la précision et l’efficacité de vos analyses géospatiales.

Table de matière

Introduction aux MNT et SIG MNT : Création et Applications Technologies Lidar et Utilité MNT Intégrer MNT dans QGIS Conclusion sur MNT et Cartographie FAQ Conclusion

Formation Initiation SIG et QGIS : Introduction complète aux SIG

Maîtrisez QGIS et créez vos projets SIG avec des outils pratiques.

Introduction aux MNT et SIG

Les Modèles Numériques de Terrain (MNT) sont des outils indispensables pour la cartographie et l’analyse géospatiale. Nous allons explorer ensemble ce concept, ses usages, sa création et surtout, son application pratique dans QGIS.

MNT : Création et Applications

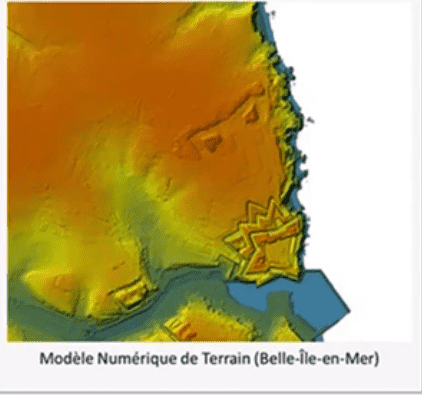

Un MNT est une représentation numérique de la topographie terrestre, exprimant les variations d’altitude (altimétrie) ou les niveaux sous-marins (bathymétrie). Ces données sont utilisées pour :

Tracer des profils topographiques ,
Créer des cartes en relief ,
Analyser des terrains pour des disciplines spécifiques comme l’archéologie , grâce aux détails fournis par les technologies radar ou Lidar.

Par exemple, les archéologues peuvent utiliser des données Lidar pour détecter des vestiges enfouis en analysant des variations subtiles du relief.

Technologies Lidar et Utilité MNT

Les MNT sont souvent créés à l’aide de radars ou de capteurs aéroportés. Ces technologies permettent :

Une acquisition précise des données de relief,
Une exploration de zones terrestres ou marines,
La visualisation et l’interprétation des reliefs dans divers domaines :urbanisme, géologie, hydrologie, etc.

En tant que données raster, les MNT sont facilement intégrés dans des logiciels SIG comme QGIS pour des analyses approfondies.

Intégrer MNT dans QGIS

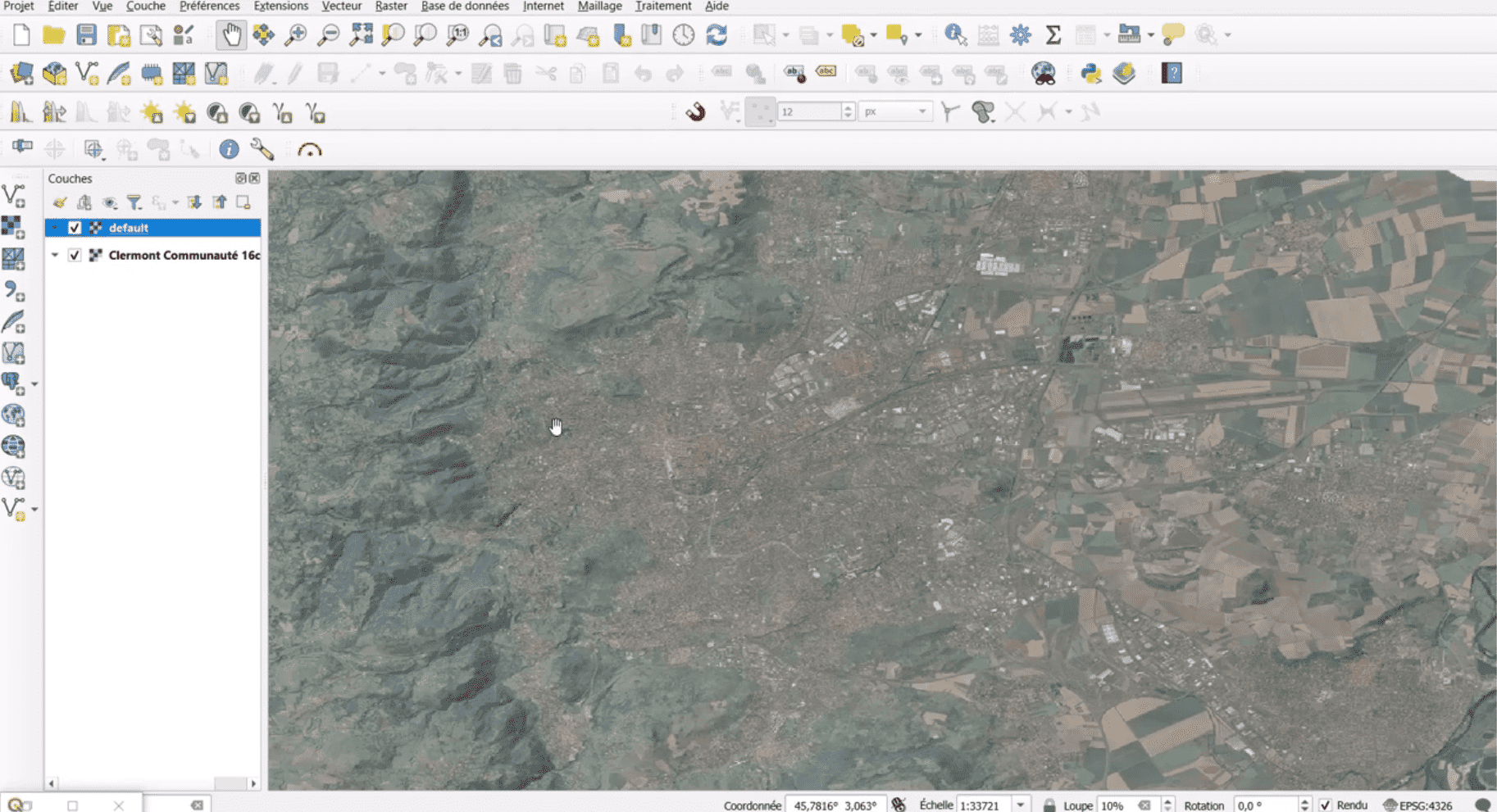

Dans cet exemple, nous poursuivons un projet où nous avons déjà intégré une image satellite d’une zone (Clermont-Ferrand). Nous allons maintenant ajouter un MNT pour enrichir notre cartographie.

Étapes pour ouvrir un MNT dans QGIS

Voici les étapes pour ouvrir un Modèle Numérique de Terrain (MNT) dans QGIS à partir d’un fichier loal ou d’une source en ligne :

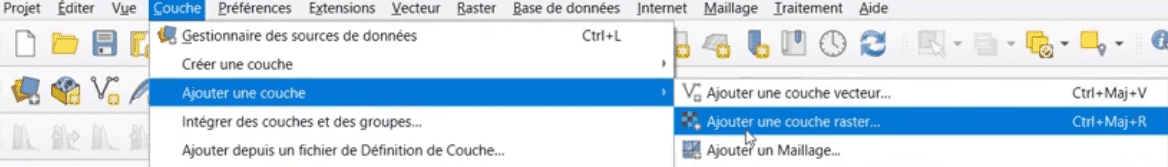

Charger un MNT depuis un fichier local :Allez dansCouches > Ajouter une couche > Ajouter une couche raster.Utilisez le raccourciCtrl + Maj + Rou cliquez sur l’icône correspondante.Sélectionnez le fichier raster (formats compatibles : PNG, TIFF, JPEG, etc.).

Charger un MNT depuis un flux WMS :

Pour charger un Modèle Numérique de Terrain (MNT) depuis un flux WMS dans QGIS, voici les étapes détaillées à suivre :

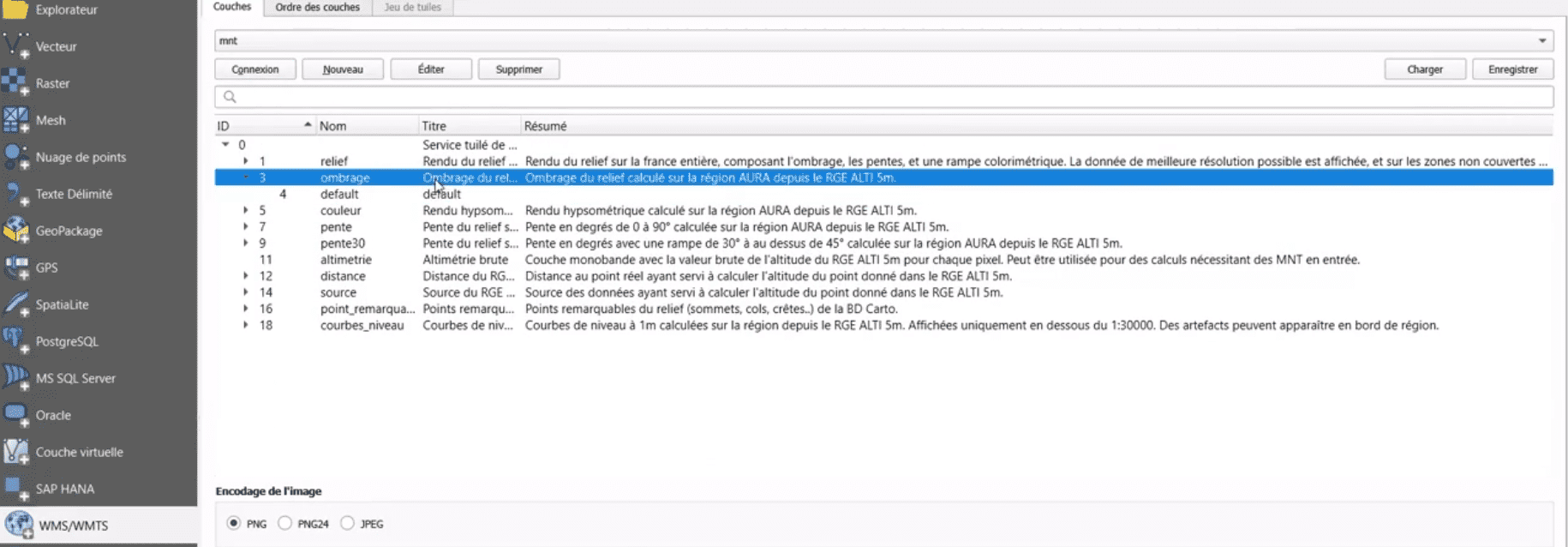

Allez dans Couches > Ajouter une couche > Ajouter une couche WMS .
Configurez la connexion au serveur WMS pour accéder à des MNT en ligne.
Sélectionnez une couche, comme “ombrage du relief”, pour visualiser les variations topographiques.

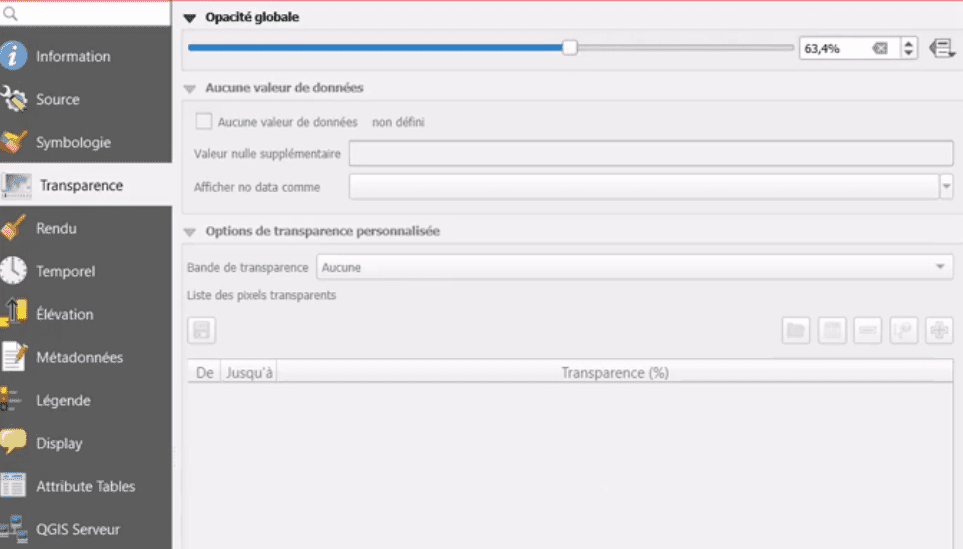

Affiner l’affichage :Combinez le MNT avec d’autres couches (ex. : image satellite).Modifiez la transparence de la couche MNT pour une meilleure superposition. Par exemple, définissez une transparence à 60 % pour voir à la fois le relief et la photographie satellite sous-jacente.

Après avoir superposé le MNT et l’image satellite, vous obtenez une cartographie enrichie qui met en évidence les variations de reliefs (montagnes, vallées), les structures naturelles (ex. : chaîne des Puys à Clermont-Ferrand), et ine vue d’ensemble du territoire pour des analyses plus précises.

Conclusion sur MNT et Cartographie

Les MNT sont des outils puissants pour visualiser et analyser les reliefs. Dans ce tutoriel, vous avez appris à intégrer et manipuler ces données dans QGIS, que ce soit via des fichiers locaux ou des flux WMS.

Formez-vous gratuitement avec Alphorm !

Maîtrisez les compétences clés en IT grâce à nos formations gratuites et accélérez votre carrière dès aujourd'hui.

FAQ

Qu'est-ce qu'un Modèle Numérique de Terrain (MNT) ?

Un Modèle Numérique de Terrain (MNT) est une représentation numérique de la topographie terrestre ou sous-marine, montrant les variations d’altitude. Ces données sont cruciales pour tracer des profils topographiques, créer des cartes en relief et analyser des terrains dans des disciplines comme l’archéologie. Grâce aux technologies radar ou Lidar, les MNT fournissent des détails précis qui facilitent l’exploration et l’interprétation des reliefs.

Comment créer un MNT avec des technologies modernes ?

Les MNT sont souvent générés à partir de données collectées par des radars ou des capteurs aéroportés. Ces technologies permettent une acquisition précise des données de relief, que ce soit sur terre ou sous la mer. Les données ainsi obtenues peuvent ensuite être intégrées dans des logiciels de Systèmes d’Information Géographique (SIG) tels que QGIS, facilitant leur utilisation dans diverses analyses géospatiales.

Comment intégrer un MNT dans QGIS depuis un fichier local ?

Pour intégrer un MNT dans QGIS à partir d’un fichier local, accédez à Couches > Ajouter une couche > Ajouter une couche raster. Utilisez le raccourci Ctrl + Maj + R pour sélectionner le fichier raster compatible (formats tels que PNG, TIFF, JPEG). Cela vous permet d’ajouter et de visualiser le MNT dans votre projet QGIS, enrichissant ainsi votre cartographie.

Quelles sont les étapes pour charger un MNT depuis un flux WMS dans QGIS ?

Pour charger un MNT depuis un flux WMS dans QGIS, allez dans Couches > Ajouter une couche > Ajouter une couche WMS. Configurez la connexion au serveur WMS pour accéder aux MNT en ligne. Sélectionnez une couche, par exemple, ‘ombrage du relief’, pour visualiser les variations topographiques. Cette méthode permet de combiner différentes sources de données pour une meilleure analyse géospatiale.

Comment superposer un MNT avec d'autres couches dans QGIS ?

Pour superposer un MNT avec d’autres couches dans QGIS, combinez le MNT avec une image satellite et ajustez la transparence de la couche MNT, par exemple, à 60 %. Cela permet de voir simultanément le relief et la photographie sous-jacente, offrant une cartographie enrichie qui met en évidence les variations de reliefs pour des analyses plus précises.

Conclusion

Les MNT sont des outils puissants pour visualiser et analyser les reliefs terrestres dans QGIS. Quels autres outils géospatiaux utilisez-vous pour améliorer vos analyses ?
